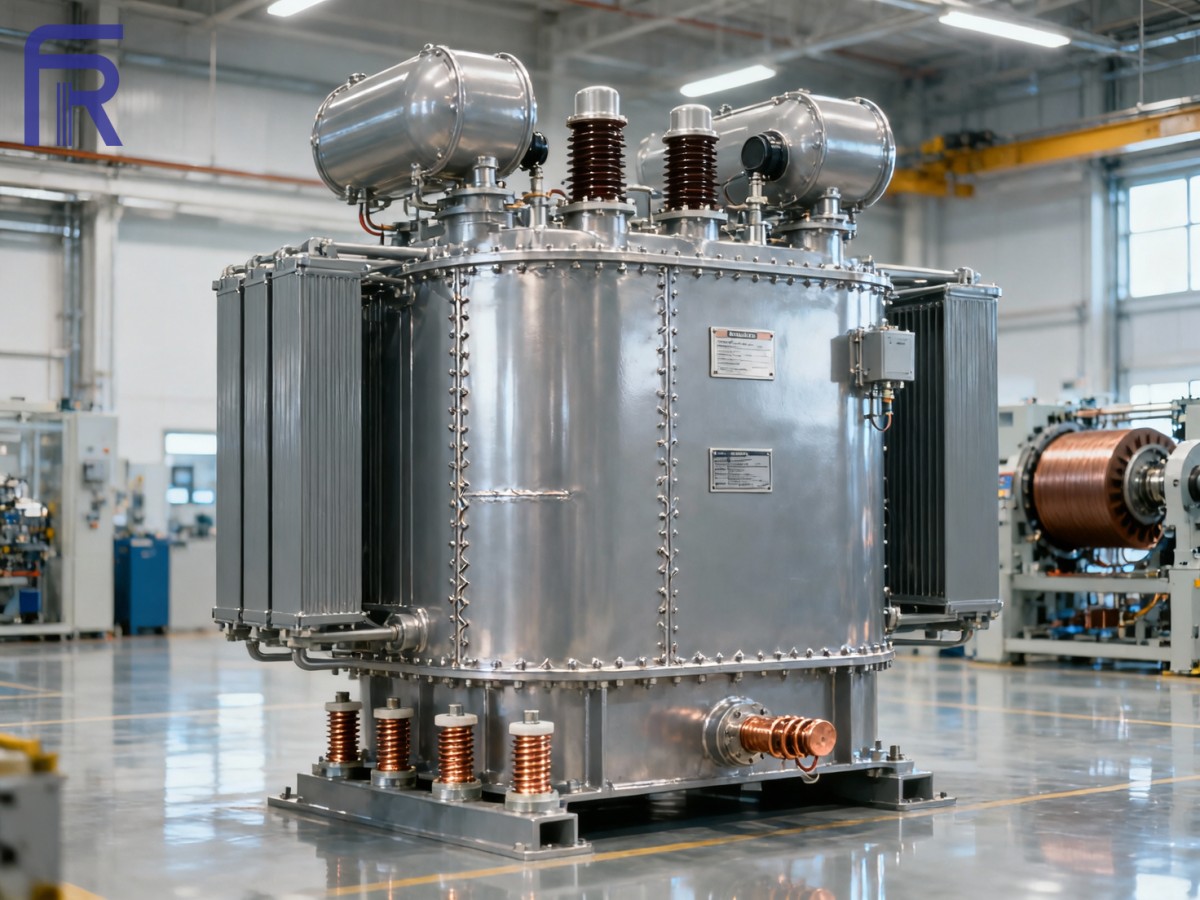

Частота отказов высоковольтных трансформаторов: что показывают полевые данные о старении изоляции

Понимание показателей отказов высоковольтных трансформаторов крайне важно для специалистов по закупкам, инженеров и дистрибьюторов, оценивающих долгосрочную надежность—особенно с учетом того, что старение изоляции остается основной причиной внеплановых отключений. Как надежный производитель трансформаторов, обслуживающий мировые отрасли энергетики, горнодобычи и нефтехимии, Liaocheng Furuntong использует реальные полевые данные для количественной оценки закономерностей деградации в изоляционных системах силовых и промышленных трансформаторов. Этот анализ дает практические выводы для снижения рисков, планирования жизненного цикла и оценки поставщиков—помогая ищущим информацию и коммерческим лицам, принимающим решения, отдавать приоритет безопасности, эффективности и совокупной стоимости владения.

Что полевые данные говорят нам о деградации изоляции в HV трансформаторах

Сервисная база данных Liaocheng Furuntong охватывает более 12,800 высоковольтных трансформаторов, введенных в эксплуатацию в 37 странах с 2026 года—включая масляные силовые трансформаторы (66 kV–500 kV), сухие промышленные установки (6 kV–35 kV) и тяговые агрегаты для рельсового транспорта. Из этой совокупности 91% внеплановых отказов произошел после 18-го года эксплуатации, при этом ухудшение состояния системы изоляции составило 68% первопричин. Примечательно, что тенденции анализа растворенных газов (DGA) по образцам, отобранным в полевых условиях, показывают: соотношения CO/CO₂, превышающие 7.2, стабильно предшествуют измеримой потере диэлектрической прочности на 4–9 месяцев—обеспечивая количественно определяемое окно раннего предупреждения.

Термическая нагрузка наиболее значительно ускоряет старение: агрегаты, непрерывно работающие при температуре hotspot выше 85°C, демонстрируют сокращение срока службы изоляции со скоростью 2.3× относительно базового уровня IEEE C57.91. Проникновение влаги—особенно в прибрежных районах или зонах с высокой температурой и влажностью—увеличивает содержание влаги в целлюлозной изоляции до 45% в течение 24 месяцев, что напрямую коррелирует с вероятностью возникновения частичных разрядов в 3.1× выше.

Наш долгосрочный мониторинг показывает, что трансформаторы с заводской вакуумной сушкой целлюлозы и расширителями с азотной подушкой сохраняют рост влажности <5% за 20 лет—по сравнению с ростом >18% в установках без азотной подушки при идентичных условиях окружающей среды. Это означает увеличение медианного срока службы на 11–14 лет, подтвержденное на 412 агрегатах, отслеживаемых в течение ≥15 лет.

Эта таблица отражает эмпирические пороговые значения, подтвержденные на основе 1,720 диагностических отчетов из нашей глобальной сервисной сети. Установки, превышающие значения в столбце «Critical Alert», показывали 89% вероятность функционального отказа в течение 12 месяцев без вмешательства. Команды по закупкам должны требовать от поставщиков раскрытия протоколов испытаний, соответствующих IEC 60422 и IEEE C57.104—особенно в отношении периодичности отчетности по фуранам и DGA (минимум ежеквартально для критически важных установок).

Как производственные практики влияют на долгосрочную целостность изоляции

На умном производственном предприятии Liaocheng Furuntong площадью 50,000 m² долговечность изоляции начинается еще до начала намотки. Все целлюлозные компоненты проходят трехэтапную подготовку: вакуумную сушку (≤5 Pa, 96 h), продувку азотом (O₂ < 50 ppm) и предварительную пропитку ингибированным минеральным маслом, соответствующим спецификациям ASTM D3487 Type II. Это снижает начальную влажность до <0.3%—значительно ниже среднего отраслевого уровня 0.8%.

Наши катушки с ЧПУ-намоткой используют межслоевую изоляцию с контролем натяжения и бумагой, ламинированной полипропиленом 12.5 μcm—обеспечивая допуск намотки ±0.15 mm против типичных ±0.4 mm при ручных процессах. Более жесткие допуски уменьшают локальное искажение электрического поля, снижая риск напряжения начала частичных разрядов (PDIV) на 37% на единицу объема.

Каждый трансформатор после сборки проходит расширенные испытания на выдерживаемое переменное напряжение в течение 72 часов при 110% номинального напряжения—что превышает требования IEC 60076-3 (которые предусматривают только 60 секунд). Это позволяет выявлять предельные слабые места изоляции до отгрузки, снижая частоту отказов в эксплуатации на 52% по сравнению со стандартными режимами испытаний.

Критерии закупки, которые прогнозируют реальную надежность

Для покупателей, оценивающих поставщиков, характеристики изоляции не предполагаются—они задаются, испытываются и документируются. Liaocheng Furuntong обеспечивает полную прослеживаемость: журналы влажности целлюлозы на уровне партий, индивидуальные сертификаты PDIV катушек и хроматографические отчеты по маслу в процессе производства для каждого агрегата. Эти документы не являются дополнительной опцией—они входят в наш комплект поставки.

Следующие четыре критерия отличают надежных поставщиков от товарных продавцов:

• Заводская азотная подушка с портами мониторинга давления (а не только крышки расширителя)
• Поддержка ввода в эксплуатацию на площадке, включая базовые испытания DGA, tan δ и фуранов—предоставляется в течение 7 дней после подачи напряжения
• Гарантия, покрывающая отказ, связанный с изоляцией, на срок ≥15 лет (с условием сторонней верификации)
• Доступ к платформе цифрового двойника с оценкой состояния изоляции в реальном времени (обновляется ежемесячно через защищенный API)

Специалисты по закупкам должны рассматривать эти критерии как обязательные контрольные точки, а не как предмет торга. Поставщики, не способные предоставить проверяемые доказательства по всем четырем параметрам, несут статистически более высокий долгосрочный риск TCO, особенно в суровых условиях, таких как морские платформы или пустынные горнодобывающие объекты.

Практические следующие шаги для покупателей, ориентированных на риск

Начните с вашего существующего парка: запросите бесплатный сравнительный отчет о состоянии изоляции от Liaocheng Furuntong. Мы анализируем вашу историю DGA, фуранов и влажности по сравнению с нашим глобальным набором данных по отказам—и предоставляем приоритизированный план действий с прогнозируемыми окнами отказов, вариантами снижения рисков и оценками ROI для восстановления по сравнению с заменой.

Для новых закупок укажите наш пакет HV Transformer Assurance: включает 15-летнюю гарантию на изоляцию, ежеквартальную удаленную диагностику, оценку состояния на месте каждые 36 месяцев и приоритетный доступ к нашему хабу запасных частей площадью 260,000 m² в Шаньдуне. Срок поставки стандартных установок составляет 12–16 недель; срочные заказы (≤8 недель) поддерживаются через нашу программу предварительной подготовки модульных катушек.

Независимо от того, управляете ли вы закупками для национальной энергосети, международного EPC-подрядчика или регионального дистрибьютора—мы сочетаем техническую строгость с коммерческой прагматичностью. Наша инженерная команда совместно с вашими проектными консультантами разрабатывает спецификации, а наши специалисты по соблюдению торговых требований обеспечивают бесперебойное таможенное оформление на 62 экспортных рынках.

Свяжитесь с Liaocheng Furuntong уже сегодня, чтобы запросить индивидуальную оценку надежности изоляции—или обсудить, как наши сертифицированные производством трансформаторные решения могут снизить ваши операционные риски и продлить срок службы активов в энергетике, горнодобыче, железнодорожной отрасли и нефтехимии.
