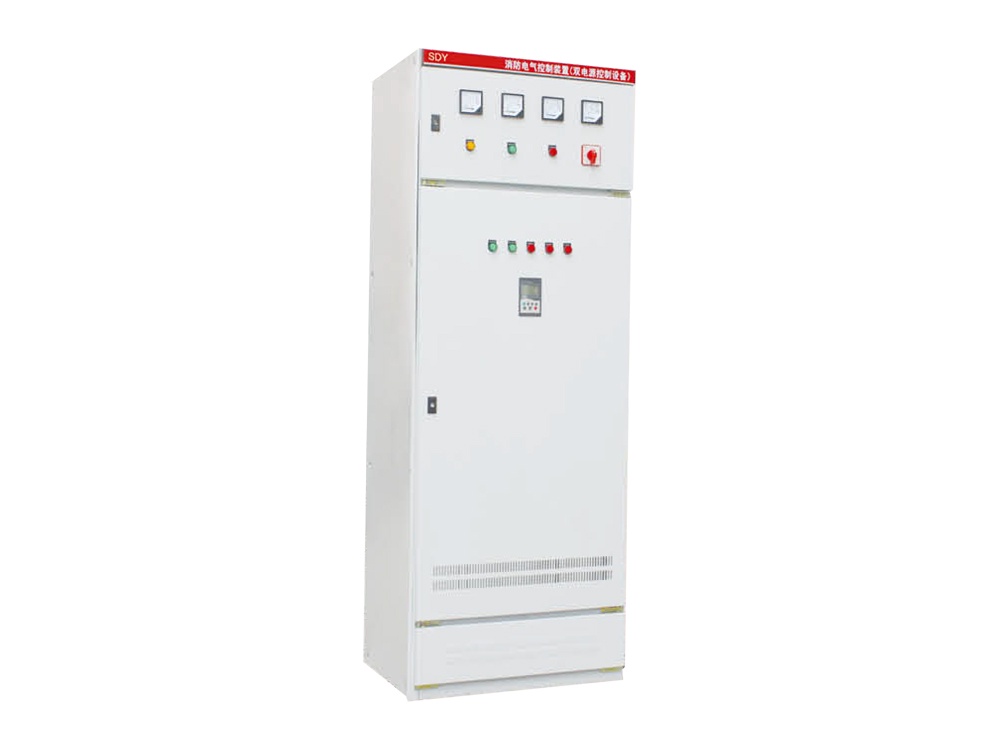

Распределительный шкаф двойного питания SDY

Распределительный шкаф двойного питания SDY подходит для электростанций, а также промышленных и горнодобывающих предприятий. Он используется для распределения силовой энергии и освещения в системах трехфазной трехпроводной, трехфазной четырехпроводной и трехфазной пятипроводной сети с переменным напряжением 500V или ниже. Распределительный шкаф двойного питания ATS является устройством для установки внутри помещений, монтируется у стены и доступен для обслуживания с передней стороны панели.

Условия эксплуатации

● Температура окружающей среды: -50℃ to +40℃, при этом средняя температура в течение 24 часов не должна превышать +36℃.

● Высота над уровнем моря: не более 2500m.

● Относительная влажность: не более 50% при влажности окружающего воздуха +40℃; более высокий уровень относительной влажности допускается при более низком уровне влажности (например, +20℃ is 90%). Следует учитывать, что изменения температуры допускают умеренное обледенение.

● Угол наклона установки оборудования относительно вертикальной плоскости не должен превышать 5°. Оборудование следует устанавливать в месте без сильных вибраций, ударов или коррозии.

Примечание: если вышеуказанные условия не могут быть соблюдены и у пользователя есть особые требования, он может согласовать решение с нашей компанией.

Конструкция изделия

Напольный распределительный шкаф (ящик) двойного питания представляет собой настенное распределительное устройство для установки внутри помещений с одной передней дверцей. Его базовая конструкция изготовлена путем гибки стальных листов и сварки уголковой стали. С правой стороны спереди может быть установлен рычаг управления рубильником для операций отключения и подключения питания. На дверце шкафа могут быть установлены кнопки управления, индикаторные лампы и измерительные приборы. После открытия шкафа все внутреннее оборудование распределительного ящика становится доступным, что удобно для технического обслуживания и ремонта. Этот распределительный ящик оснащен воздушными автоматическими выключателями и предохранителями в качестве защиты от короткого замыкания. Кроме того, он также имеет контакторы и тепловые реле. И дверца, и корпус приварены к заземляющим винтам, чтобы обеспечить надежное соединение корпуса с землей.

Функции и особенности

● Имеет варианты основного заряда, выравнивающего заряда и буферного заряда, а напряжение можно удобно регулировать. Также имеет функции стабилизации напряжения и ограничения тока, а также стабилизации тока и ограничения напряжения.

● Блок микрокомпьютерного мониторинга использует полноэкранный ЖК-дисплей большого размера на китайском языке. Отображаемое содержимое включает напряжение батареи, ток зарядки, напряжение шины управления, выходное напряжение зарядного устройства, ток, напряжение каждого аккумуляторного элемента и ряд параметров системы DC.

● После сбоя питания система может автоматически выбрать наилучший способ зарядки на основе емкости батареи для зарядки батареи. После выхода блока микрокомпьютерного мониторинга из системы это не влияет на нормальную работу системы DC.
