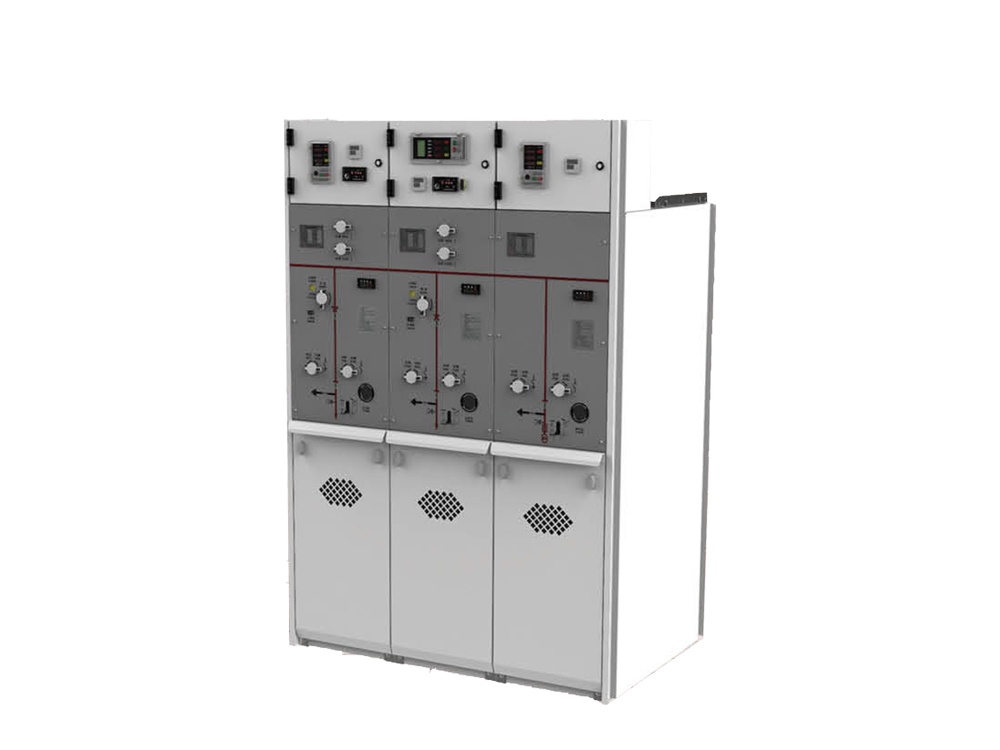

HXGN[H)-12 Экологичный газоизолированный шкаф кольцевой сети

HXGN(H)-12  Этот экологичный газоизолированный шкаф КРУ является интеллектуальным облачным устройством, отличающимся экологичностью материалов, экономичной ценой и удобством эксплуатации. Все токопроводящие части внутри выключателя установлены в герметичном газовом коробе из нержавеющей стали. Газовый короб изолирован главным образом сухим воздухом и термопластичными материалами. Главный выключатель использует вакуумное гашение дуги, разъединитель имеет трехпозиционную конструкцию, а соседние шкафы соединяются через шины с твердой изоляцией. Вторичная цепь использует технологию интегрированного управления и поддерживает функции передачи данных. Когда оборудование установлено и подано напряжение на месте эксплуатации, оборудование автоматически отправляет сигнал для установления первого соединения с главной станцией. Главная станция получает сведения о состоянии оборудования, координатном положении, рабочей среде и рабочих параметрах, что облегчает своевременный мониторинг рабочего состояния оборудования обслуживающим персоналом.

HXGN(H)□-12  Не возникнет ситуации, как в выключателях SF6, когда давление газа постепенно снижается при низких температурах, вызывая непрерывное снижение изоляции и в конечном итоге приводя к пробою изоляции.

Шкаф может состоять из следующих блоков, образуя экономичный и практичный блок электроснабжения: Блок вакуумного выключателя (630A, 20-25kA)  Блок вакуумного выключателя нагрузки (630, 20-25kA)

Условия эксплуатации

Максимальная температура: +45℃;

● Минимальная температура: -25℃;

● Максимальная температура: (среднее значение за 24 часа) +35℃;

● Максимальная средняя относительная влажность (24 часа): ≤95%;

● Высота над уровнем моря: ≤1500m;

● Сейсмостойкость: 8 баллов;

● Степень защиты: Для токоведущих частей в закрытом исполнении IP67, оболочка распределительного шкафа IP4X;

● Окружающий воздух не должен быть значительно загрязнен коррозионными горючими газами, водяным паром и т.д.

● Отсутствие частых сильных вибраций. Конструкция для тяжелых условий соответствует всем требованиям.

● При использовании в условиях, превышающих указанные в GB/T3906, это должно быть согласовано между пользователем и нашей компанией.

Исполнительный стандарт

● Общие технические требования к стандартам высоковольтного коммутационного и управляющего оборудования

● GB/T39063.6 - 40.5KV Металлическое закрытое распределительное устройство и управляющее оборудование переменного тока

● GB/T1985 Высоковольтный разъединитель и заземляющий выключатель переменного тока

● GB/T38043.6 - 40.5KV Высоковольтный выключатель нагрузки переменного тока

● GB/T1984 Высоковольтный выключатель переменного тока

● GB/T4208 Класс защиты оболочки Код IP

● GB/T7354 Измерение частичных разрядов

● GB/T311.1 Координация изоляции - Часть 1: Определения, принципы и правила

Функции и особенности

1. Система менеджмента качества ISO 9001: 2015

Работа всей системы строго контролируется и управляется. Это обеспечивает качество продукции на всех этапах, от получения запросов клиентов до проектирования, материалов, производства, монтажа, испытаний, упаковки, поставки, послепродажного обслуживания, причем все эти этапы выполняются в рамках строгих и логически взаимосвязанных процессов.

2. Экологический менеджмент ISO 14001: 2015

Компания стала одним из пионеров во внедрении системы экологического менеджмента ISO 14001: 2015. Реализация этого процесса является подтверждением  ответственности перед широким кругом клиентов. Обязуемся предоставлять высококачественную техническую продукцию, наиболее экологичную по своим характеристикам.
